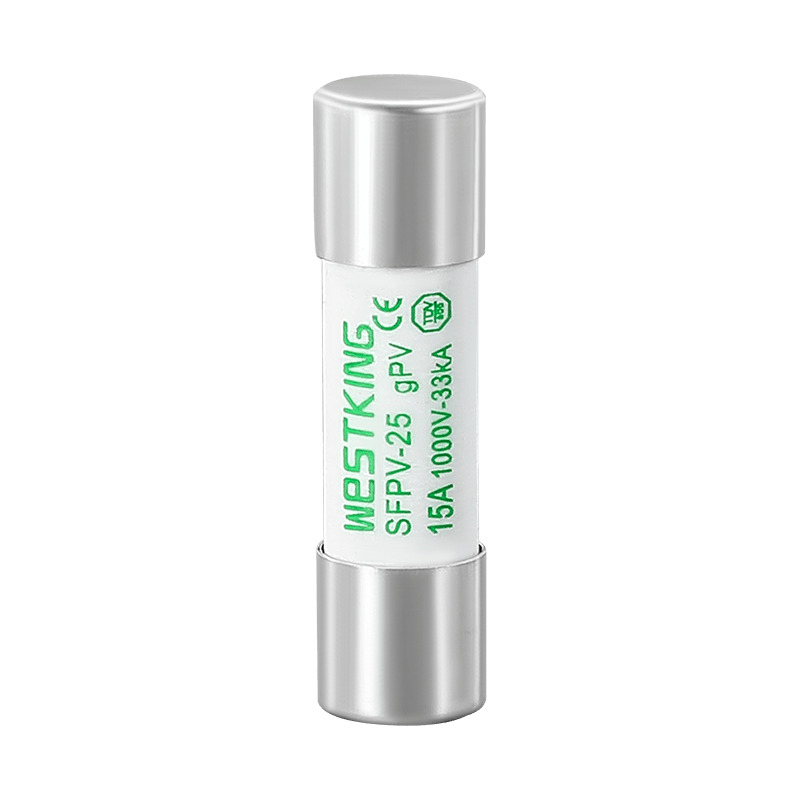

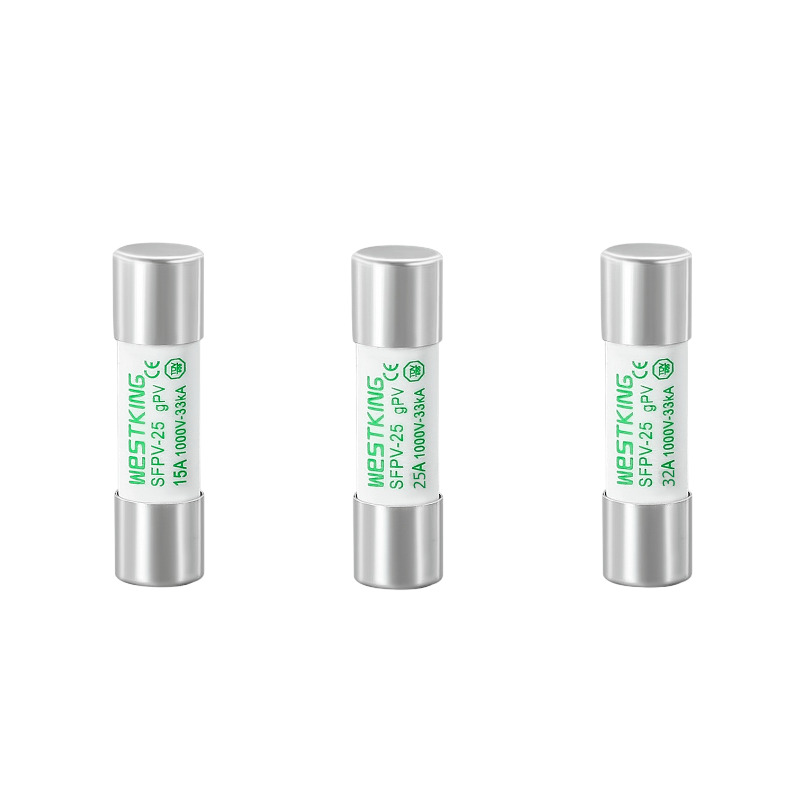

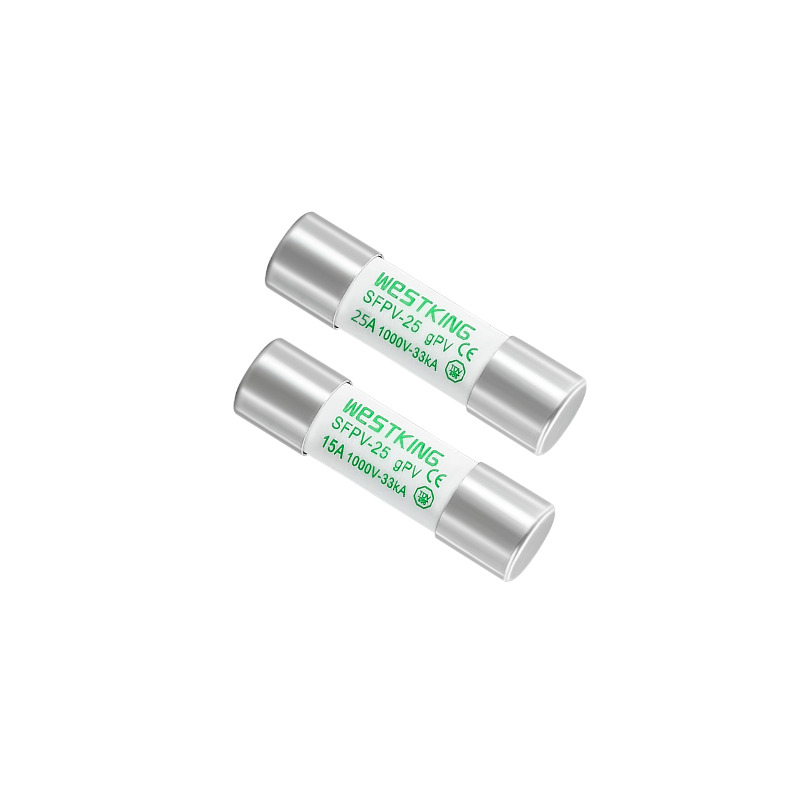

वेस्टकिंगचे मॉडेल SFPV-25 लक्षात घेऊन फोटोव्होल्टेइक प्रणाली तयार केले आहे
फोटोव्होल्टेइक सेटअप्सच्या सुरक्षिततेची हमी देण्यासाठी अभियंता बनवलेली पीव्ही फ्यूज मालिका म्हणून उदयास आली आहे. त्याच्या अत्याधुनिक डिझाइनसह, ही फ्यूज मालिका तापमानातील फरक आणि वारंवार चालू असलेल्या सायकलिंग विरूद्ध अपवादात्मक लवचिकता प्रदान करते, ज्यामुळे सिस्टमच्या दीर्घकाळ टिकाऊपणाला चालना मिळते.विशेषत: फोटोव्होल्टेइक प्रणालीचे संरक्षण करण्यासाठी विकसित केले गेले, वेस्टकिंगचे मॉडेल SFPV-25
फोटोव्होल्टेइक ऍप्लिकेशन्सची सुरक्षितता सुनिश्चित करण्यासाठी डिझाइन केलेली पीव्ही फ्यूज मालिका आहे. त्याचे प्रगत बांधकाम तापमान आणि सध्याच्या सायकलिंगला उत्कृष्ट प्रतिकार प्रदान करते, ज्यामुळे प्रणालीच्या विस्तारित आयुष्यामध्ये योगदान होते. 1000VDC रेटिंगसह, SFPV-25 मॉडेलमध्ये फ्यूज रेट केलेल्या वर्तमान मूल्याच्या 1.35 पट कमी किमान ब्रेकिंग क्षमता आहे. हे PV ॲरेद्वारे व्युत्पन्न केलेल्या ठराविक कमी दोष चालू परिस्थितीतही सुरक्षित सर्किट व्यत्यय सक्षम करते. वेस्टकिंगच्या संरक्षण फ्यूज लाइनसह अनपेक्षित ग्राउंड फॉल्ट्स आणि लाइन फॉल्ट्सपासून तुमच्या ऑफ-ग्रिड किंवा ग्रिड-टायड PV सिस्टमचे संरक्षण करा.
•प्रस्थापित दराचा विद्युतदाब: | 1000Vdc |
• रेट केलेले प्रवाह: | 1A...32A |
•उपयोग श्रेणी: | gPV |
• रेट ब्रेकिंग क्षमता: | 33 kA |
•किमान व्यत्यय रेटिंग: | 1A > 1,45·In 2...32A > 1,35·In |
• नॉन फ्यूजिंग करंट: | 1,13· मध्ये |
स्टोरेज तापमान: | -40°C...90°C |
•कार्यशील तापमान : | -40°C ... 85°C |
•सभोवतालचे तापमान 25°C पेक्षा जास्त असल्यास, कृपया WESTKING च्या फ्यूज तापमान सुधारणा गुणांक चार्ट आणि वापरकर्ता पुस्तिका पहा.
IEC/EN 60269-1 फ्यूज लिंक्स – सामान्य आवश्यकता
IEC/EN 60269-6 सोलर फोटोव्होल्टेइक सिस्टमसाठी फ्यूज लिंक्स
UL248-19 फोटोव्होल्टेइक फ्यूज लिंक्स
RoHS अनुरूप
अपवादात्मकपणे कमी फॉल्ट वर्तमान व्यत्यय क्षमता
प्रणालीचे आयुष्य वाढवण्यासाठी मजबूत बांधकाम
तापमान सायकलिंग विरुद्ध लवचिक
अत्यंत तापमानात विश्वसनीय कामगिरीची खात्री
इन-लाइन पीव्ही मॉड्यूल्ससाठी संरक्षण
कॉम्बिनर बॉक्स ऍप्लिकेशनसाठी योग्य
सर्व फोटोव्होल्टेइक प्रणालींना लागू
PV सिस्टमच्या स्ट्रिंग/ॲरे स्तरावर संरक्षण प्रदान करते
इन्व्हर्टर आणि बॅटरी चार्ज कंट्रोलरशी सुसंगत
TUV CE
is09001 iatf16949
चीन
रेट केलेले वर्तमान | I2t(A2s) | पॉवर लॉस (w) 1.0 इं | निव्वळ वजन | |
वितळणे | क्लिअरिंग | |||
1A | 5 | 16 | 0.9 | 10 ग्रॅम |
2A | 8 | 32 | 1.0 | |
3A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6अ | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
वर्णन:
1. फ्यूज साधारणपणे -5°C ते 40°C तापमानाच्या मर्यादेत चालतो, आणि कोणत्याही अतिरिक्त दुरुस्तीची आवश्यकता नाही.
2.अनुमत वापराच्या अटी -40°C ते 85°C आहेत.
3.अनुमत वापर अटींच्या मर्यादेत, या सारणीचा संदर्भ घ्या.
हे मॅन्युअल gPV 1000Vdc 10x38mm फ्यूज लिंक आणि फ्यूज होल्डरसाठी आहे, जे सौर फोटोव्होल्टेइक उर्जा निर्मिती संरक्षण हेतूंसाठी डिझाइन केलेले आहे.
1.कामाच्या अटी
1.1 सभोवतालचे हवेचे तापमान
सामान्य वापर परिस्थिती: सभोवतालचे हवेचे तापमान 40°C पेक्षा जास्त नाही; 24 तासांमध्ये सरासरी सभोवतालचे हवेचे तापमान 35 डिग्री सेल्सिअस पेक्षा जास्त नसते, वर्षभरात कमी सरासरी मूल्य मोजले जाते; किमान सभोवतालचे हवेचे तापमान -5°C पेक्षा कमी नाही. परवानगीयोग्य वापर अटी: -40°C ते 85°C.
1.2 उंची
सामान्य वापर अटी: स्थापना उंची 2000m पेक्षा जास्त नाही. परवानगीयोग्य वापर अटी: 2000m ते 4500m. उंचीचे मापदंड दुरुस्त करणे: उच्च उंचीमुळे प्रामुख्याने इन्सुलेशनचा ऱ्हास, खराब उष्णतेचा अपव्यय आणि हवेच्या दाबात बदल होतो.
a) उंचीमध्ये प्रत्येक 100 मीटर वाढीसाठी, फ्यूजच्या तापमानात 0.1k - 0.5k ने वाढ होते.
b) उंचीमध्ये प्रत्येक 100 मीटर वाढीसाठी, सभोवतालचे तापमान सरासरी 0.5k ने कमी होते.
c) सामान्यतः, खुल्या वातावरणात वापरलेले फ्यूज रेट केलेल्या प्रवाहावरील उंचीच्या प्रभावाकडे दुर्लक्ष करू शकतात आणि तरीही मानक परिस्थिती निवडू शकतात.
d) बंदिस्त वातावरणात वापरलेले फ्यूज, जर परिवेशातील हवेचे तापमान किंवा अंतर्गत तापमान उंचीवर लक्षणीयरीत्या कमी होत नसेल, आणि तरीही 40°C पेक्षा जास्त पोहोचू शकत असेल, तर रेट केलेला प्रवाह कमी करणे आवश्यक आहे. उंचीमध्ये प्रत्येक 1000 मीटर वाढीसाठी, रेट केलेला प्रवाह 2% - 5% कमी होतो.
1.3 वातावरणीय परिस्थिती
सामान्य वापर परिस्थिती: हवा स्वच्छ आहे, 40°C सभोवतालच्या हवेच्या तापमानात सापेक्ष आर्द्रता 50% पेक्षा जास्त नाही; कमी तापमानात उच्च सापेक्ष आर्द्रता परवानगी आहे; या परिस्थितीत, तापमानातील बदलांमुळे अधूनमधून मध्यम संक्षेपण होऊ शकते. सामान्य वापर अटी: 95% पर्यंत सापेक्ष आर्द्रता सह, लक्षणीय संक्षेपण नाही.
2.स्थापना अटी
वास्तविक परिस्थितीनुसार विशिष्ट स्थापनेसह फ्यूज क्षैतिज किंवा अनुलंब स्थापित केले जावे. इलेक्ट्रिकल क्लीयरन्स 8 मिमी पेक्षा कमी नसावे आणि क्रिपेज अंतर 10 मिमी पेक्षा कमी नसावे. पीव्ही फ्यूजची स्थापना वर्ग III आहे. स्थापना अटी खालीलप्रमाणे आहेत:
अ) लक्षणीय कंपन आणि धक्का नसलेल्या ठिकाणी.
b) स्फोटाचे धोके नसलेल्या आणि धातूंना गंजू शकतील किंवा इन्सुलेशन नष्ट करू शकतील असे कोणतेही वायू किंवा धूळ नसलेल्या माध्यमात (वाहक धुळीसह).
c) पाऊस किंवा बर्फाचा शिरकाव नसलेल्या ठिकाणी.
3. स्थापना पद्धत:
अ) TH35 मानक रेल स्थापना;
b) स्क्रू तपशील: M5;
c) शिफारस केलेले इंस्टॉलेशन टॉर्क: 2.0 N·m;
ड) टॉर्क सहिष्णुता: ± 3%.
4. पॅकेजिंग आणि स्टोरेज
पॅकेजिंग: WESTKING मधील PV फ्यूज नालीदार कागदाच्या आतील बॉक्सेस आणि बाहेरील काड्यांमध्ये येतात, ज्यामध्ये पाऊस, ओलावा प्रतिरोध आणि नाजूकपणासाठी सुरक्षा लेबल असतात.
स्टोरेज: तापमान: -40°C ते 40°C; सापेक्ष आर्द्रता 40°C वर 70%, 30°C वर 80% आणि 20°C खाली 90% पेक्षा जास्त नसते; ओलावा-पुरावा, द्रव पाण्याशी संपर्क टाळा आणि ओलावा शोषून घेतल्याने विकृती; अग्निरोधक
5. वापर आणि देखभाल
सुरक्षित वापर सुनिश्चित करण्यासाठी फास्टनर्सच्या स्थितीची तपासणी करून, व्यावसायिक कर्मचाऱ्यांनी पीव्ही फ्यूज नियमितपणे स्वच्छ आणि देखभाल केली पाहिजे. जेव्हा PV फ्यूज लिंक वितळते, तेव्हा ते WESTKING मधील PV फ्यूजने बदलण्याची शिफारस केली जाते. फ्यूज घटक बदलताना, कृपया पीव्ही फ्यूज होल्डरमधून धूळ आणि इतर दूषित पदार्थ काढून टाका
कृपया हे मॅन्युअल काळजीपूर्वक वाचा, कारण ते आपल्याला फ्यूज योग्यरित्या वापरण्यास मदत करेल. WESTKING New Energy Technology Co., Ltd. आमच्या ग्राहकांना केवळ उच्च-गुणवत्तेचे फ्यूजच पुरवत नाही तर वापरकर्त्यांना विद्युत सुरक्षा समस्यांचे निराकरण करण्यात मदत करण्यासाठी सर्वसमावेशक तांत्रिक सेवा देखील देते. डीसी फ्यूजचे संशोधन आणि उत्पादन करणारी चीनमधील पहिली कंपनी म्हणून, वेस्टकिंग नवीन ऊर्जा विद्युत क्षेत्रासाठी उत्कृष्ट फ्यूज उत्पादने प्रदान करण्यासाठी वचनबद्ध आहे.
