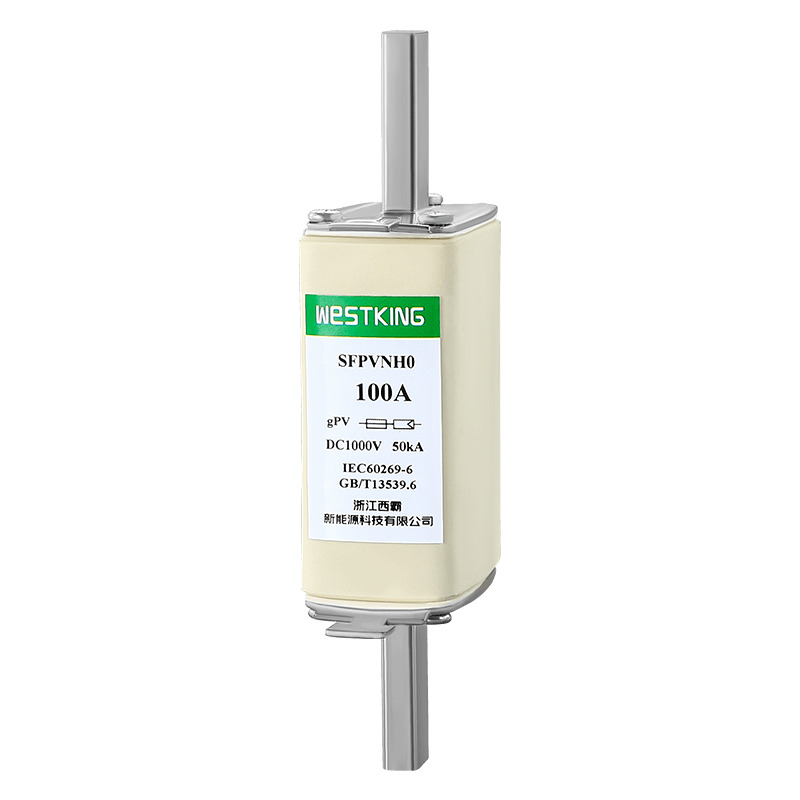

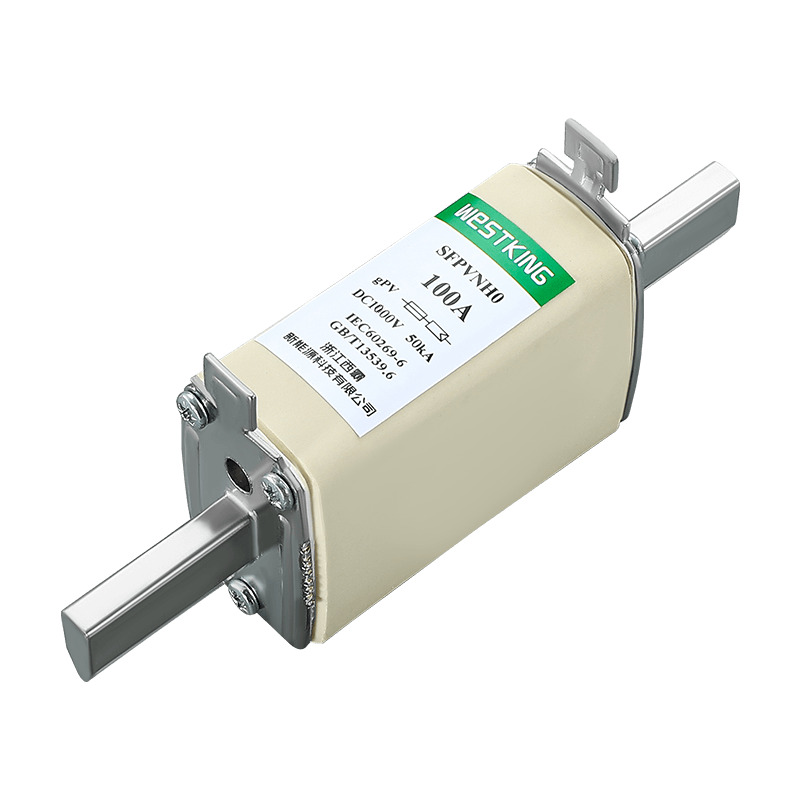

वेस्टकिंग, चीनमधील विश्वासू पुरवठादार, उच्च-गुणवत्तेचे 1000Vdc NH0 GPV PV फ्यूज लिंक्स ऑफर करते. हे फ्यूज लिंक्स फोटोव्होल्टेइक ऍप्लिकेशन्ससाठी डिझाइन केले आहेत, ज्यामुळे सौर उर्जा प्रणालींमध्ये विश्वसनीय संरक्षण सुनिश्चित होते. वेस्टकिंगच्या उत्कृष्टतेच्या वचनबद्धतेसह, हे फ्यूज लिंक्स उद्योग मानकांची पूर्तता करतात आणि सौर ऊर्जा प्रकल्पांसाठी कार्यक्षम आणि सुरक्षित उपाय देतात.
WESTKING कडून फोटोव्होल्टेइक इंस्टॉलेशन्ससाठी NH0 gPV फ्यूज-लिंक विशेषत: फोटोव्होल्टेइक इंस्टॉलेशन्सच्या सब-ॲरे, ॲरे किंवा इन्व्हर्टर DC इनपुटमध्ये विश्वसनीय सुरक्षा संरक्षण समाधान प्रदान करण्यासाठी डिझाइन केले गेले आहेत. हे फ्यूज-लिंक ओव्हरलोड्स आणि शॉर्ट-सर्किट (IEC 60269 आणि UL248-19 मानकांनुसार gPV वर्ग) विरूद्ध सर्वसमावेशक संरक्षण देतात, ज्याचा किमान फ्यूज करंट रेट करंट (इन) च्या 1.35 पट आहे. ते सिरेमिक बॉडीसह बांधलेले आहेत जे अंतर्गत दाब आणि थर्मल शॉकसाठी अपवादात्मक प्रतिकार प्रदर्शित करतात. संपर्क चांदीचा मुलामा असलेल्या तांबे किंवा पितळाचे बनलेले असतात, तर वितळणारे घटक वृद्धत्व टाळण्यासाठी आणि कालांतराने अपरिवर्तित विद्युत वैशिष्ट्ये राखण्यासाठी तोशिबा मटेरियलपासून बनलेले असतात. इष्टतम कार्यप्रदर्शन सुनिश्चित करण्यासाठी, आम्ही या फ्यूज-लिंकसह आमचे 1000 VDC SFPVNH0B फ्यूज बेस वापरण्याची शिफारस करतो.
•प्रस्थापित दराचा विद्युतदाब: | 1000Vdc |
• रेट केलेले प्रवाह: | 40A...100A |
•उपयोग श्रेणी: | gPV |
• रेट ब्रेकिंग क्षमता: | 50kA |
•किमान व्यत्यय रेटिंग: | १.३५·मध्ये |
• नॉन फ्यूजिंग करंट: | १.१३·मध्ये |
स्टोरेज तापमान: | -40°C...90°C |
•कार्यशील तापमान : | -40°C ... 85°C |
•जेव्हा सभोवतालचे तापमान 25°C पेक्षा जास्त असेल, तेव्हा कृपया वेस्टकिंग सोलर फ्यूज तापमान सुधारणा सारणी पहा.
IEC/EN 60269-1 फ्यूज लिंक्स – सामान्य आवश्यकता
IEC/EN 60269-6 सोलर फोटोव्होल्टेइक सिस्टमसाठी फ्यूज लिंक्स
UL248-19 फोटोव्होल्टेइक फ्यूज लिंक्स
RoHS अनुरूप
जागतिक स्तरावर मोठ्या प्रमाणावर स्वीकारले जाते
कमी फॉल्ट प्रवाहांमध्ये व्यत्यय आणण्यास सक्षम
तापमान चक्र प्रभावीपणे सहन करते
प्रणाली दीर्घायुष्य वाढविण्यासाठी टिकाऊपणा सह बांधले
कमीत कमी पॉवर लॉससह उच्च कार्यक्षमता
जागा-बचत स्थापनेसाठी कॉम्पॅक्ट डिझाइन
इनव्हर्टर आणि बॅटरी चार्ज कंट्रोलरशी सुसंगत, हे उपकरण PV मॉड्यूल्ससाठी इन-लाइन संरक्षण प्रदान करते आणि कॉम्बिनर बॉक्स ऍप्लिकेशनसाठी योग्य आहे.
सर्व फोटोव्होल्टेइक प्रणालींमध्ये वापरण्यासाठी योग्य, ते PV प्रणालीच्या स्ट्रिंग/ॲरे स्तरावर संरक्षण देते.
TUV CE
is09001 iatf16949
चीन
रेट केलेले वर्तमान | I2t(A2s) | पॉवर लॉस (w) 1.0 इं | निव्वळ वजन | |
वितळणे | क्लिअरिंग | |||
40A | 140 | 1200 | 8.0 | 224 ग्रॅम |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
वर्णन:
1. फ्यूज साधारणपणे -5°C ते 40°C तापमानाच्या मर्यादेत चालतो, आणि कोणत्याही अतिरिक्त दुरुस्तीची आवश्यकता नाही.
2.अनुमत वापराच्या अटी -40°C ते 85°C आहेत.
3.अनुमत वापर अटींच्या मर्यादेत, या सारणीचा संदर्भ घ्या.
1000Vdc NH0 gPV फ्यूज लिंक हे 1000VDC व्होल्टेज प्लॅटफॉर्ममध्ये वापरण्यासाठी WESTKING New Energy Technology Co., Ltd. द्वारे विकसित आणि उत्पादित केलेले कॉम्पॅक्ट आणि उच्च-गुणवत्तेचे उत्पादन आहे. 40A-100A च्या व्होल्टेज प्लॅटफॉर्मसह, ही फ्यूज लिंक कंबाईनर बॉक्स ऍप्लिकेशन्समध्ये जागा वाचवण्यासाठी डिझाइन केली आहे, त्याच्या लहान आकारामुळे आणि उच्च विभाजन क्षमतेमुळे. हे सर्किट कमी वेळेत त्वरीत कापून टाकण्यास सक्षम आहे, ओव्हरकरंट आणि शॉर्ट-सर्किट दोषांमुळे झालेल्या नुकसानापासून उपकरणांचे प्रभावीपणे संरक्षण करते. उच्च-गुणवत्तेच्या सामग्रीपासून बनविलेले, ही फ्यूज लिंक उत्कृष्ट विश्वासार्हता आणि दीर्घ सेवा आयुष्य देते.
