वेस्टकिंगची नवीनतम नवीनता सादर करत आहे: सर्वसमावेशक फ्यूज होल्डर मालिका
फोटोव्होल्टेइक सिस्टम संरक्षणासाठी तयार केलेले. अचूकतेसह अभियांत्रिकी, 10X38mm फोटोव्होल्टेइक फ्यूज होल्डर मालिका फोटोव्होल्टेइक प्रणालींचे रक्षण करण्यासाठी उद्देशाने तयार केलेली आहे. मॉड्यूलर डिझाइनचा अभिमान बाळगून, हे फ्यूज धारक सुरक्षा आणि वापरकर्ता-मित्रत्वाला प्राधान्य देतात, IP20 संरक्षण रेटिंग ऑफर करताना कठोर IEC आणि UL मानकांची पूर्तता करतात. त्यांचे अंतर्ज्ञानी फ्यूज रिप्लेसमेंट फंक्शन जे त्यांना वेगळे करते, सहज देखभालीसाठी फक्त हलक्या टॅपची आवश्यकता असते.वेस्टकिंगने नाविन्यपूर्ण आणि सर्वसमावेशक फ्यूज धारक लाँच केले
उत्पादने 10X38 मिमी फोटोव्होल्टेइक फ्यूज होल्डर मालिका विशेषतः फोटोव्होल्टेइक सिस्टमच्या संरक्षणासाठी डिझाइन केलेली आहे. मॉड्यूलर डिझाइनचे वैशिष्ट्य असलेले, हे फ्यूज धारक सुरक्षित आणि वापरण्यास सोपे आहेत, IEC आणि UL मानकांचे पालन करतात, IP20 चे संरक्षण रेटिंग देतात आणि फ्यूज बदलण्याचे कार्य समाविष्ट करतात (फक्त एक हलका टॅप आवश्यक आहे). 10X38mm PV फ्यूज होल्डर मालिका व्हिज्युअल फ्यूज ब्रेक इंडिकेटरसह किंवा त्याशिवाय उपलब्ध आहे आणि ती सिंगल-पोल डिझाइनमध्ये निवडली जाऊ शकते. कठीण आणि टिकाऊ थर्माप्लास्टिक सामग्रीपासून बनविलेले, वेस्टकिंगच्या उत्पादनांची मालिका स्थिरता आणि टिकाऊपणा सुनिश्चित करते.विशेष शिफारस: तुमच्या फोटोव्होल्टेइक प्रणालीला सर्वसमावेशक संरक्षण देण्यासाठी वेस्टकिंगचे 10X38mm PV फ्यूज धारक त्यांच्या संबंधित फ्यूजसह वापरा.
•प्रस्थापित दराचा विद्युतदाब: | 1000Vdc किंवा 1100Vdc |
• रेट केलेले प्रवाह: | 32A |
• संरक्षणाची डिग्री: | IP20 |
•उत्पादनाचा आकार: | 10x38mm gPV फ्यूज लिंक |
• रेट ब्रेकिंग क्षमता: | 33kA |
स्टोरेज तापमान: | -40°C...90°C |
•कार्यशील तापमान : | -40°C ... 85°C |
•फ्यूज-होल्डरची शक्ती नष्ट करणे: | 0.37W |
• रेटेड इन्सुलेशन व्होल्टेज: | 6kV |
IEC/EN ६०२६९-१
IEC/EN ६०२६९-२
UL4248-1 फ्यूज धारक
UL4248-19 फोटोव्होल्टेइक फ्यूज धारक
UL486E वायरिंग टर्मिनल्स
CSA C22.2 Nº 4248-1 फ्यूज धारक असेंब्ली
CSA 22.2 Nº 65 वायर कनेक्टर
स्पेस-सेव्हिंग कॉम्पॅक्ट डिझाइन
लवचिकतेसाठी मॉड्यूलर बांधकाम
सुलभ एकीकरणासाठी TH35 DIN रेल स्थापना
IP20 संरक्षण पातळी
बोट-सुरक्षित डिझाइन
सोयीस्कर फ्यूज प्रवेश
अतिरिक्त ॲक्सेसरीजशिवाय लॉक करण्यायोग्य
बंद आणि खुल्या दोन्ही ठिकाणी सील करण्यायोग्य
पर्यायी व्हिज्युअल फ्यूज निर्देशक
पीबीटी प्लास्टिक मटेरियलपासून बनवलेले
960 पर्यंत ग्लो-वायर ज्वलनशीलता निर्देशांकासह ज्वाला-प्रतिरोधक सामग्री समाविष्ट करते
1100VDC पर्यंत फोटोव्होल्टेइक अनुप्रयोग
पीव्ही स्ट्रिंग/ॲरे स्तरावर संरक्षण
इन्व्हर्टर अनुप्रयोग
कंबाईनर बॉक्स ऑपरेशन
is09001 iatf16949
TUV CE
चीन
प्रकार | नेतृत्व सूचक | निव्वळ वजन | पॅकिंग |

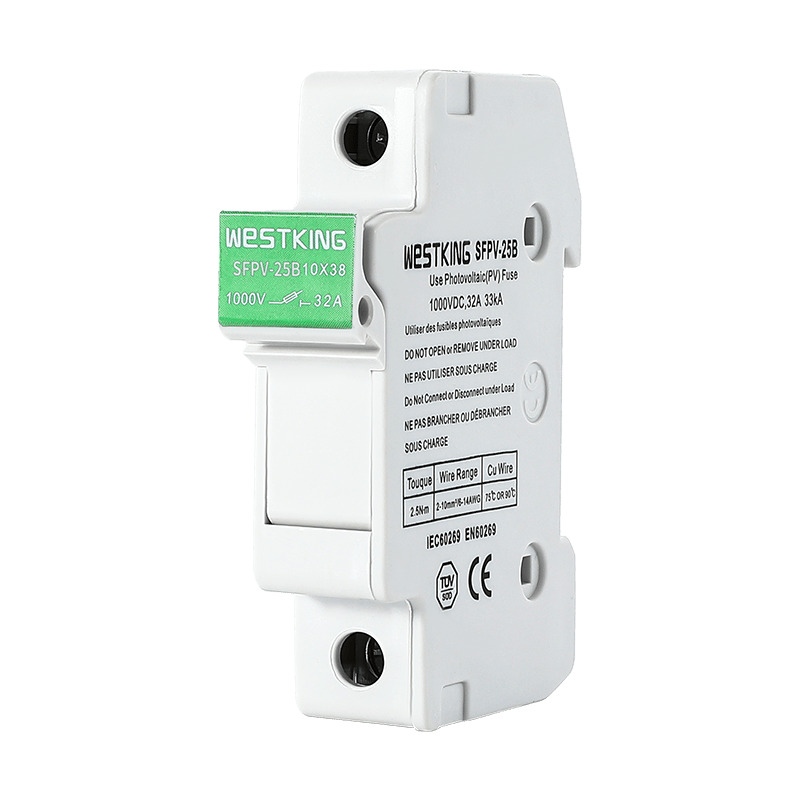

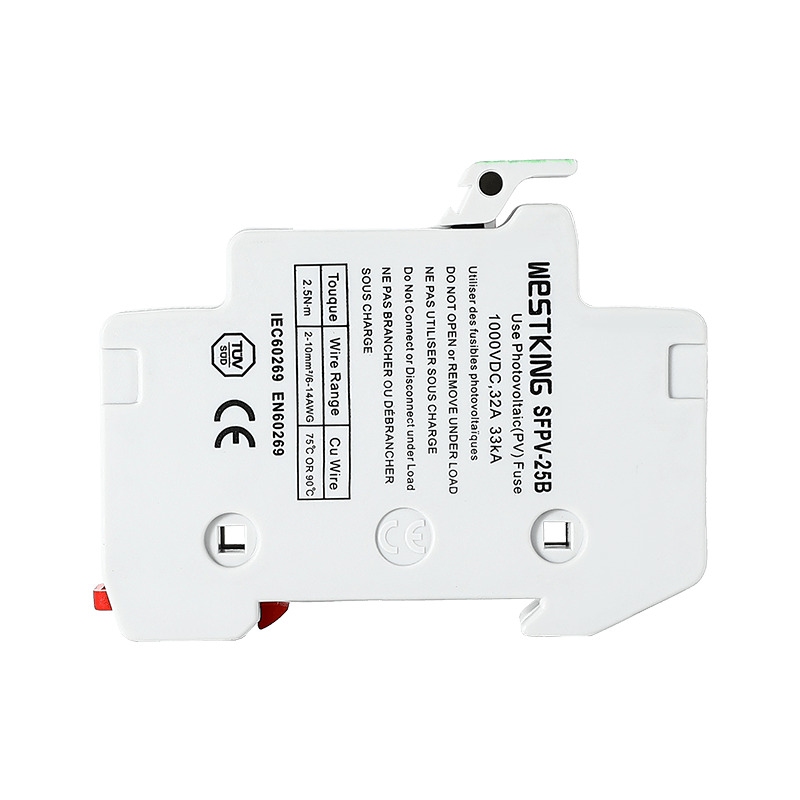

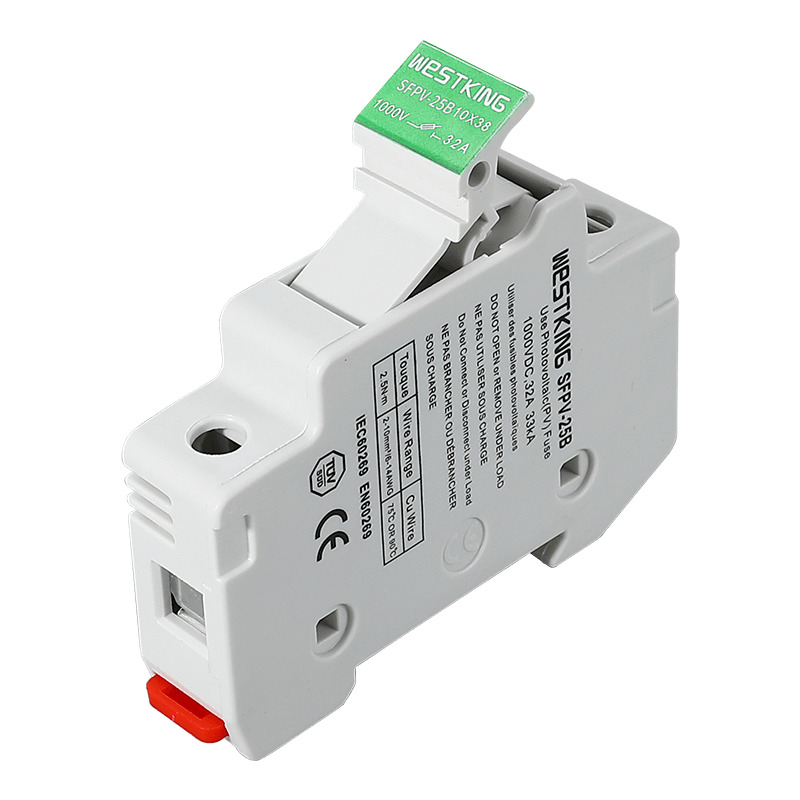

SFPV-25B-1P | नाही | 60 ग्रॅम | 12 पीसी / बॉक्स |
SFPV-25B-2P | नाही | 121 ग्रॅम | 6 पीसी / बॉक्स |
SFPV-25B-3P | नाही | 182 ग्रॅम | 4pcs/बॉक्स |
SFPV-25B-4P | नाही | 243 ग्रॅम | 3 पीसी / बॉक्स |

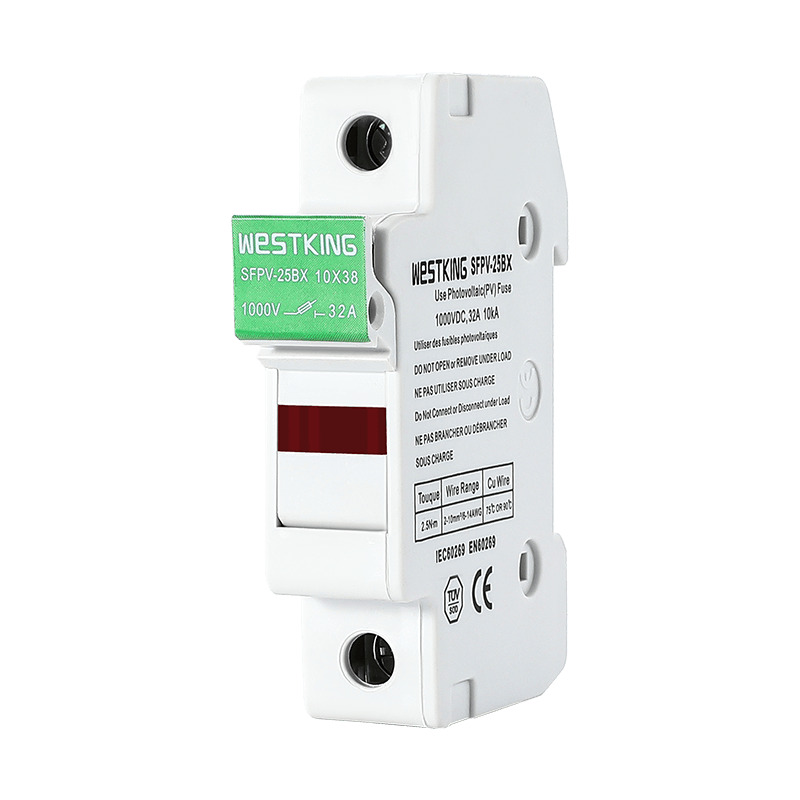

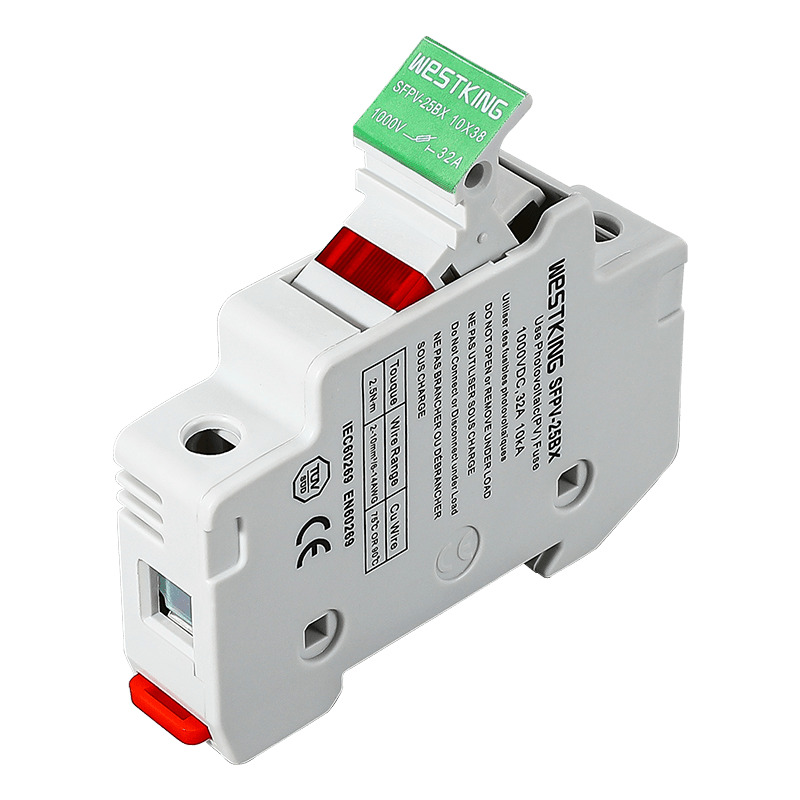

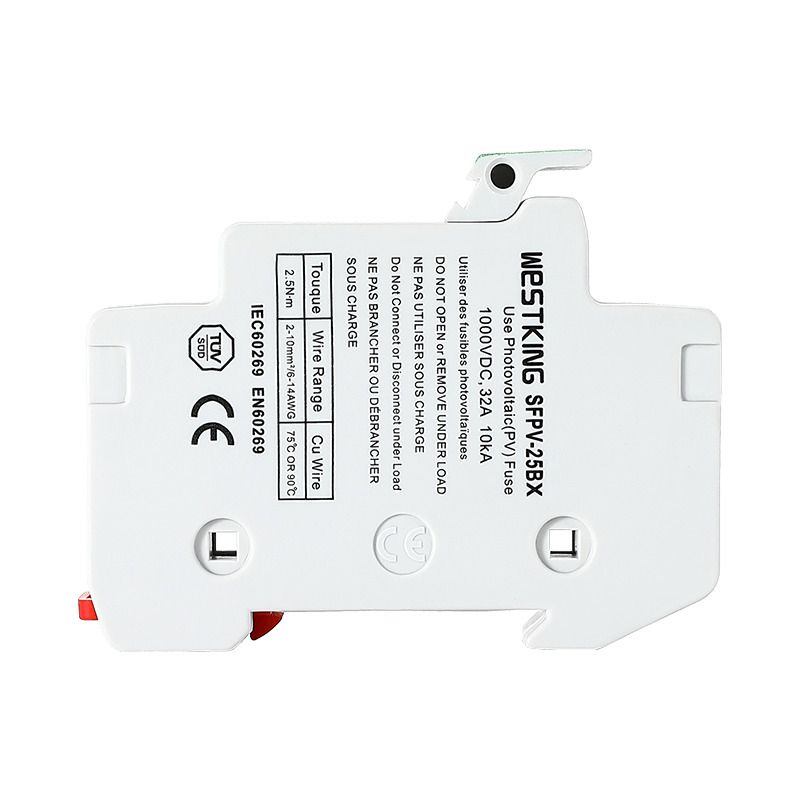

SFPV-25BX-1P | होय | 62 ग्रॅम | 12 पीसी / बॉक्स |
SFPV-25BX-2P | होय | 125 ग्रॅम | 6 पीसी / बॉक्स |
SFPV-25BX-3P | होय | 187 ग्रॅम | 4pcs/बॉक्स |
SFPV-25BX-4P | होय | 249 ग्रॅम | 3 पीसी / बॉक्स |
WESTKING 10X38mm PV फ्यूज होल्डरने चीनमध्ये फोटोव्होल्टेइक पॉवर जनरेशन ऍप्लिकेशन्समध्ये 30 दशलक्ष युनिट्स ओलांडले आहेत. फोटोव्होल्टेइक फ्यूज सामान्यत: तापमानातील लक्षणीय फरकांसह कठोर वातावरणात घराबाहेर वापरले जात असल्याने, फोटोव्होल्टेइक फ्यूजच्या सामग्री निवडीसाठी कठोर आवश्यकता आहेत. संशोधन आणि विकासाच्या टप्प्यात, WESTKING New Energy Technology Co., Ltd. ने व्यापक सिम्युलेटेड कार्य स्थिती चाचण्या आणि प्रमाणीकरण आयोजित केले. बाजारातील वास्तविक ऑपरेटिंग परिस्थितींचा संदर्भ देऊन आणि पर्यावरणीय घटकांचा विचार करून, WESTKING ने शेवटी एक फोटोव्होल्टेइक होल्डर तयार केला जो कठोर पर्यावरणीय चाचणी परिस्थितीला तोंड देऊ शकतो. यामुळे अनेक तांत्रिक परिवर्तन प्रकल्पाच्या बोली नमुन्यांमध्ये आमच्या उत्पादनांसाठी वापरकर्त्यांकडून उच्च मूल्यमापनांसह, चिनी बाजारपेठेत उत्कृष्ट तोंडी आले आहे.
खाली 10X38mm PV फ्यूज होल्डर ऍप्लिकेशन वातावरणासाठी, इन्स्टॉलेशन आणि वायरिंग सूचनांसह पर्यावरणीय डेरेटिंग गुणांकांची सारणी आहे. कृपया ते काळजीपूर्वक वाचा, कारण फोटोव्होल्टेइक फ्यूजच्या योग्य वापरासाठी ते महत्त्वपूर्ण आहे आणि फ्यूज धारकाचे सेवा आयुष्य वाढवताना दोष कमी करू शकतात.
कमाल घट्ट टॉर्क: 2Nm
1-16mm² (16-6AWG) आकाराच्या कठोर किंवा मल्टीस्ट्रँड वायरसाठी, WESTKING जास्तीत जास्त 2x6mm² PZ2 किंवा 5.5x1mm फ्लॅट स्क्रू ड्रायव्हर्स (जास्तीत जास्त 6mm व्यासासह) वापरण्याची शिफारस करते.
वातावरणीय तापमान | -40° ते 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
रेटिंग कमी करणारा घटक (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
आर्द्रता | ९५% | ९०% | ८०% | ५०% | - | - | - | - |
रेटिंग कमी करणारा घटक (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
खांबांची संख्या (शेजारी) | करंट (lth) चे डेरेटिंग फॅक्टर |
1p-3p | 1 |
4P पेक्षा मोठे किंवा समान | 0.9 |
