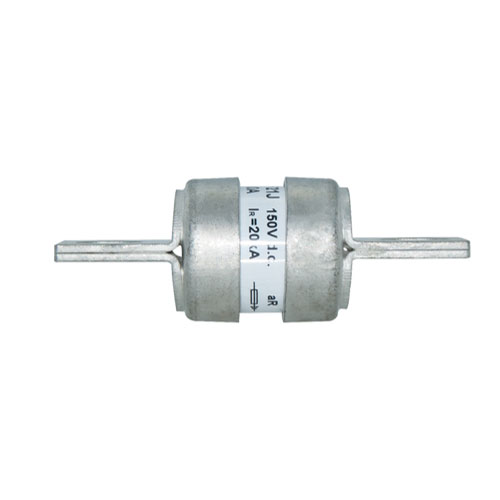

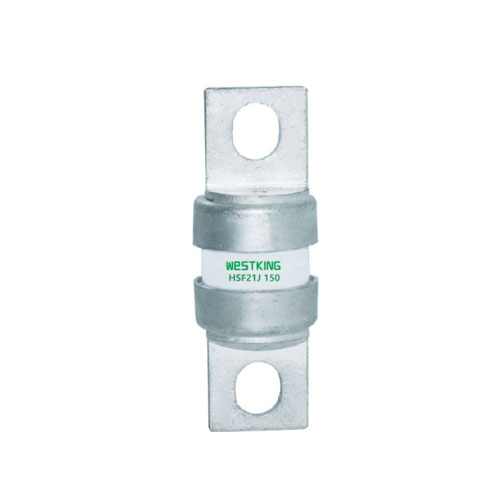

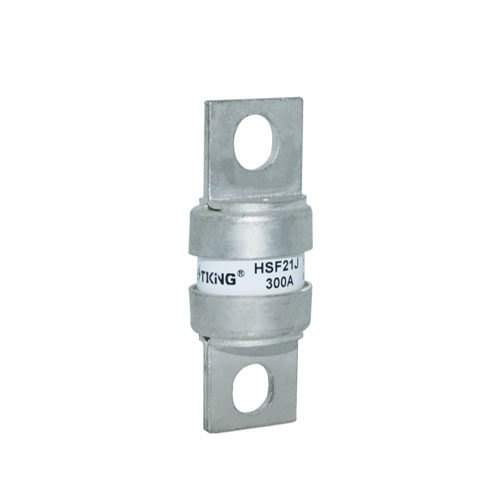

वेस्टकिंगचा HSF21J हाय-स्पीड फ्यूज
उत्तर अमेरिकन शैलीतील अनुप्रयोगांसाठी डिझाइन केलेले आहे. हे 150 Vac/dc (UL) साठी रेट केलेले आहे आणि ते 70 ते 400 A पर्यंतचे प्रवाह हाताळू शकते. या प्रकारचा फ्यूज सामान्यतः DC कॉमन बस, DC ड्राइव्हस्, पॉवर कन्व्हर्टर/रेक्टिफायर्स आणि कमी रेट केलेले व्होल्टेज स्टार्टर्सच्या संरक्षणासाठी वापरला जातो. . नॉर्थ अमेरिकन स्टाइल बोल्ट टॅग हाय-स्पीड फ्यूज विविध इलेक्ट्रिकल सिस्टीममध्ये विश्वसनीय संरक्षण आणि कार्यक्षम कामगिरी देतात.
वेस्टकिंगचा HSF21J हाय-स्पीड फ्यूज प्रामुख्याने लिथियम बॅटरी आणि सेमीकंडक्टर उपकरणे, पॉवर कन्व्हर्टर्स/रेक्टिफायर्स, बक स्टार्टर्स आणि इतर संबंधित उपकरणांचे संरक्षण करण्यासाठी डिझाइन केलेले आहे. लिथियम बॅटरी त्यांच्या उच्च उर्जेची घनता आणि पर्यावरण मित्रत्वामुळे अधिक लोकप्रिय होत आहेत, परंतु त्यांना ओव्हरव्होल्टेज, ओव्हरकरंट आणि शॉर्ट-सर्किट परिस्थिती टाळण्यासाठी योग्य संरक्षण आवश्यक आहे.
सारांश, वेस्टकिंगचा HSF21J हाय-स्पीड फ्यूज हा उत्तर अमेरिकन शैलीतील ॲप्लिकेशन्समध्ये डीसी सर्किट्सचे संरक्षण करण्यासाठी एक मजबूत आणि विश्वासार्ह उपाय आहे. उच्च वर्तमान रेटिंग आणि जलद-अभिनय यंत्रणेसह, ते विविध प्रकारच्या विद्युत प्रणालींसाठी उत्कृष्ट संरक्षण प्रदान करते.
प्रकार | प्रस्थापित दराचा विद्युतदाब | रेट केलेले प्रवाह |
HSF21J-(Amp) | 150VDC/250Vac | 70A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A |
वापर श्रेणी:aR
रेट ब्रेकिंग क्षमता:AC250V-100kA / DC150V--20kA
कमी I2t शॉर्ट सर्किटच्या बाबतीत नुकसान होण्यापासून संरक्षित घटकांचे रक्षण करते.
व्यवस्थापित आर्क व्होल्टेज फ्यूज ऑपरेशन दरम्यान सर्किट घटकांवर ताण कमी करते.
लवचिक माउंटिंग प्रकार निरनिराळ्या समाप्ती गरजा सामावून घेतात.
इलेक्ट्रोकेमिकल रेक्टिफायर्स सारख्या हेवी ड्युटी उपकरणांचे संरक्षण
लिथियम बॅटरी,
सेमीकंडक्टर उपकरणे जसे की पॉवर कन्व्हर्टर/रेक्टिफायर, बक स्टार्टर इ.
• is09001 iatf16949
चीन
प्रकार | I2t(A2s) | वीज तोटा 1.0 इंच (w) | माउंटिंग बोल्ट / टॉर्क | |
वितळणे | क्लिअरिंग | |||
HSF21J-70AMP | 470 | 4000 | 6.9 | बोल्ट M8 स्थापित करा माउंटिंग टॉर्कची शिफारस केली जाते 12.0 N▪m |
HSF21J-80AMP | 670 | 6000 | 7.7 | |
HSF21J-100AMP | 1200 | 12000 | 9.0 | |
HSF21J-125AMP | 1870 | 18000 | 11.2 | |
HSF21J-150AMP | 2700 | 26000 | 13.5 | |
HSF21J-200AMP | 4780 | 45000 | 17.6 | |
HSF21J-250AMP | 7470 | 70000 | 22.5 | |
HSF21J-300AMP | 10760 | 100000 | 27.0 | |
HSF21J-350AMP | 15700 | 140000 | 30.6 | |
HSF21J-400AMP | 20300 | 180000 | 35.2 |
