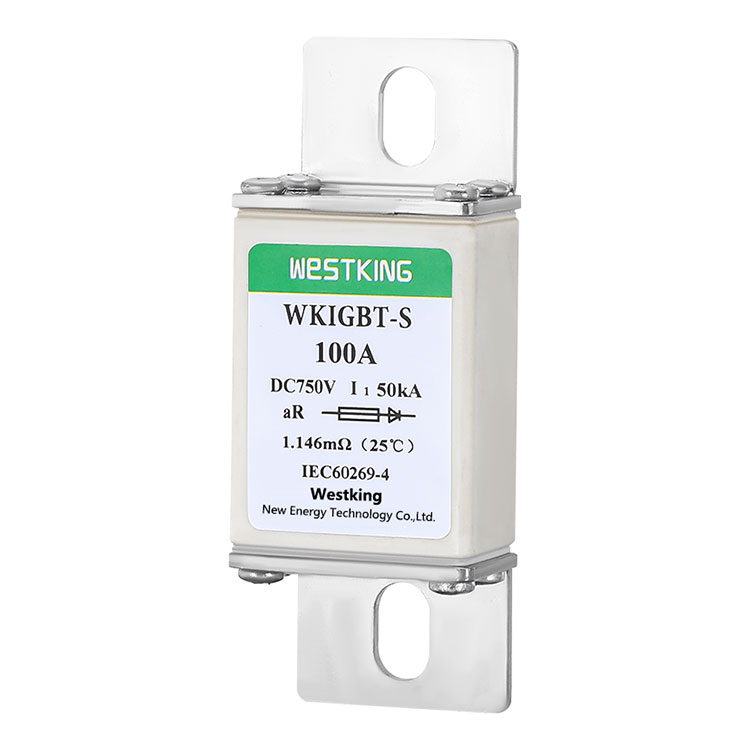

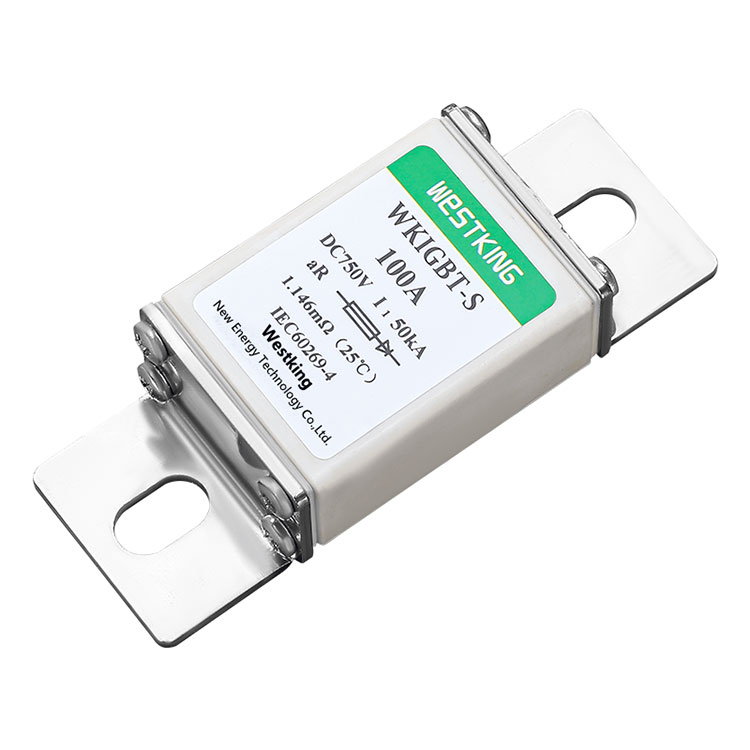

Westking च्या 750VDC IGBT फ्यूज
विशेषत: IGBT मॉड्यूल संरक्षणासाठी डिझाइन केलेले एक अत्यंत विश्वासार्ह आणि उत्कृष्ट संरक्षणात्मक फ्यूज आहे. हा फ्यूज 750V पर्यंत DC व्होल्टेज रेटिंगसह IGBT इन्व्हर्टर सर्किटसाठी योग्य आहे, ज्यामध्ये ≤15nH चे कमी इंडक्टन्स मूल्य आहे, ज्यामुळे ते फॉल्ट करंट्स त्वरीत कापून टाकण्यास सक्षम करते आणि उपकरणाच्या सुरक्षिततेचे प्रभावीपणे संरक्षण करते.
वेस्टकिंगचा 750VDC IGBT फ्यूज हा एक अत्यंत विश्वासार्ह आणि उत्कृष्ट संरक्षणात्मक फ्यूज आहे जो विशेषतः IGBT मॉड्यूल संरक्षणासाठी डिझाइन केलेला आहे. हा फ्यूज 750V पर्यंत DC व्होल्टेज रेटिंगसह IGBT इन्व्हर्टर सर्किटसाठी योग्य आहे, ज्यामध्ये ≤15nH कमी इंडक्टन्स मूल्य आहे, ज्यामुळे ते फॉल्ट करंट्स त्वरीत कापून टाकण्यास सक्षम करते, प्रभावीपणे उपकरणाच्या सुरक्षिततेचे संरक्षण करते.
जलद पॉवर बंद: बिघाड होत असताना त्वरीत विद्युतप्रवाह कापून टाका, नुकसान होण्याचा धोका कमी करा.
कमी इंडक्टन्स: ≤15nH च्या इंडक्टन्स मूल्यासह, ते सर्किटमधील हस्तक्षेप आणि व्होल्टेज चढउतार कमी करण्यास मदत करते.
उच्च व्होल्टेज रेटिंग: 750V DC व्होल्टेज रेटिंग उच्च-व्होल्टेज सर्किट्सच्या गरजा पूर्ण करते.
विश्वसनीयता: कठोर चाचणी कठोर वातावरणात स्थिर कामगिरी सुनिश्चित करते.
सुलभ स्थापना: सोयीस्कर स्थापना आणि वापरासाठी बोल्ट-फिक्स्ड डिझाइन.
वेस्टकिंगचा 750VDC IGBT फ्यूज हा IGBT मॉड्यूल्स आणि इन्व्हर्टर सर्किट्सचे संरक्षण करण्यासाठी एक आदर्श पर्याय आहे, उत्कृष्ट कार्यप्रदर्शन आणि विश्वासार्हता प्रदान करते ज्यामुळे याला बाजारपेठेत व्यापक मान्यता मिळाली आहे. हा फ्यूज वापरताना, कृपया संबंधित इंस्टॉलेशन मार्गदर्शक तत्त्वांचे अनुसरण करा आणि सर्किट सुरक्षितता सुनिश्चित करण्यासाठी त्याची कार्य स्थिती नियमितपणे तपासा.
•प्रस्थापित दराचा विद्युतदाब: | 750Vdc |
• रेट केलेले प्रवाह: | 25A...250A |
•उपयोग श्रेणी: | aR |
• रेट ब्रेकिंग क्षमता: | 50kA |
IEC/EN ६०२६९-४
RoHS अनुरूप
जलद पॉवर बंद: फॉल्ट करंट्स त्वरीत कापून नुकसान होण्याचा धोका प्रभावीपणे कमी करतो.
कमी इंडक्टन्स: सर्किट हस्तक्षेप कमी करते आणि ≤15nH च्या इंडक्टन्स मूल्यासह स्थिरता सुधारते.
उच्च व्होल्टेज रेटिंग: 750V DC व्होल्टेज रेटिंगसह उच्च-व्होल्टेज सर्किट्सची मागणी पूर्ण करते.
विश्वसनीयता: कठोर चाचणीमुळे टिकाऊ आणि कठोर वातावरणास अनुकूल.
सुलभ स्थापना: सोपी स्थापना आणि वापरासाठी सोयीस्कर बोल्ट-निश्चित डिझाइन.
औद्योगिक नियंत्रण प्रणाली: ओव्हरव्होल्टेज, ओव्हरकरंट आणि इतर दोषांमुळे झालेल्या नुकसानीपासून IGBT मॉड्यूल्स आणि इन्व्हर्टर सर्किट्सचे संरक्षण करणे.
सोलर फोटोव्होल्टेइक पॉवर जनरेशन: सिस्टम विश्वसनीयता आणि स्थिरता सुधारण्यासाठी फोटोव्होल्टेइक इन्व्हर्टर सर्किट्सचे संरक्षण करणे.
पवन उर्जा: नियंत्रण प्रणाली, कन्व्हर्टर्स आणि मोटर्ससह पवन टर्बाइन जनरेटर सेटमध्ये उच्च-व्होल्टेज सर्किट्सचे संरक्षण करणे.
रेल्वे वाहतूक: ट्रॅक्शन कन्व्हर्टर, ब्रेकिंग कंट्रोल सिस्टम आणि रेल्वे सिग्नल उपकरणांमध्ये उच्च-व्होल्टेज सर्किट्सचे संरक्षण करणे.
पॉवर इलेक्ट्रॉनिक उपकरणे: व्हेरिएबल फ्रिक्वेन्सी ड्राइव्ह, रेक्टिफायर्स आणि स्विचिंग पॉवर सप्लाय यासारख्या उपकरणांमध्ये उच्च-व्होल्टेज सर्किट्सचे संरक्षण करणे.
संप्रेषण उपकरणे: फायबर ऑप्टिक कम्युनिकेशन आणि वायरलेस कम्युनिकेशन यांसारख्या कम्युनिकेशन सिस्टममध्ये उच्च-व्होल्टेज सर्किट्सचे संरक्षण करणे.
वैद्यकीय उपकरणे: वैद्यकीय उपकरणांची विश्वासार्हता आणि सुरक्षितता सुनिश्चित करण्यासाठी उच्च-व्होल्टेज सर्किट्सचे संरक्षण करणे.
एरोस्पेस: सिस्टम स्थिरता आणि विश्वासार्हता सुधारण्यासाठी विमान आणि उपग्रहांमध्ये उच्च-व्होल्टेज सर्किट्सचे संरक्षण करणे.
• is09001 iatf16949
चीन
रेट केलेले वर्तमान | I2t(A2s) | पॉवर लॉस (w) 1.0 इं | निव्वळ वजन | |
वितळणे | क्लिअरिंग | |||
25A | 23 | 140 | 12.0 | 224 ग्रॅम |
32A | 46 | 245 | 13.0 | |
40A | 72 | 390 | 14.0 | |
50A | 130 | 690 | 16.0 | |
63A | 245 | 1350 | 16.8 | |
80A | 450 | 2340 | 19.5 | |
100A | 790 | 4100 | 24.0 | |
125A | 1250 | 6850 | 28.0 | |
160A | 2500 | 13500 | 33.0 | |
200A | 4300 | 22500 | 39.0 | |
250A | 7300 | 38000 | 46.0 |
