WESTKING EV FUSE चे H-प्रकार आणि J-प्रकारचे डिझाइन
इलेक्ट्रिक वाहन उपकरण जागेच्या लेआउट समस्येचा पूर्णपणे विचार करा. डिझाइन प्रक्रियेदरम्यान, WESTKING टीमने मर्यादित जागांवर फ्यूज प्रभावीपणे स्थापित केले जाऊ शकतात याची खात्री करण्यासाठी इलेक्ट्रिक वाहनांची अंतर्गत रचना आणि उपकरणे लेआउटचा सखोल अभ्यास केला.
एच-टाइप आणि जे-टाइप फ्यूज अनुक्रमे वेगवेगळ्या ऍप्लिकेशन परिस्थितींसाठी अनुकूल आहेत. H-प्रकार फ्यूज, त्याच्या कॉम्पॅक्ट डिझाइन आणि लहान आकारासह, मर्यादित जागेसह लहान-आकाराच्या इलेक्ट्रिक वाहनांसाठी अत्यंत योग्य आहे. J-प्रकारचा फ्यूज मात्र आकाराने मोठा आहे आणि त्याची विद्युत प्रवाह वाहून नेण्याची क्षमता जास्त आहे, ज्यामुळे ते मोठ्या आकाराच्या इलेक्ट्रिक वाहनांसाठी आणि इलेक्ट्रिक वाहनांसाठी अधिक योग्य बनते.

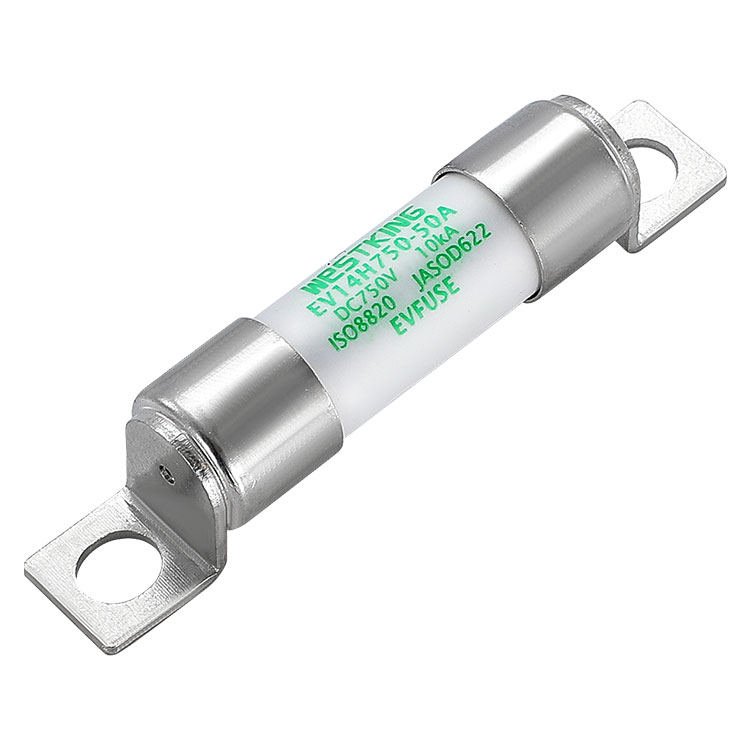

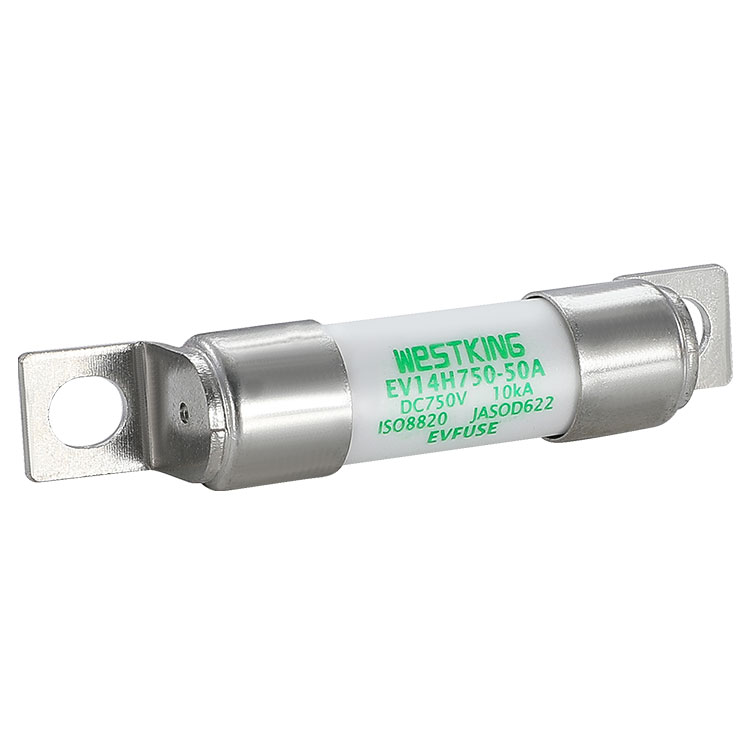

EV14H750 हे WESTKING द्वारे निर्मित नवीन ऊर्जा वाहन संरक्षण फ्यूज आहे, जे 750VDC पेक्षा कमी व्होल्टेज प्लॅटफॉर्मसाठी डिझाइन केलेले आहे. हे प्रामुख्याने शाखा सर्किट्सच्या संरक्षणासाठी वापरले जाते आणि कमाल वर्तमान श्रेणी 60A आहे. या फ्यूजमध्ये लहान आकार आणि उच्च ब्रेकिंग क्षमता आहे, ज्यामुळे ते इलेक्ट्रिक वाहनासाठी एक उत्कृष्ट पर्याय बनते
प्रकार | प्रस्थापित दराचा विद्युतदाब | रेट केले प्रवाह |
EV14H750-(Amp) | 750VDC | 12A-60A |
•उपयोग श्रेणी: | gEV |
• रेट ब्रेकिंग क्षमता: | 20 kA |
• वेळ स्थिर: | 2±0.5ms |
•वातावरणीय तापमान : | -40°C ... 125°C |
1- फ्यूज ट्यूब उच्च-शक्तीचे 95% ॲल्युमिना सिरेमिक स्वीकारते,
2- फ्यूज घटक आयातित जपानी सामग्री वापरतो आणि अचूक मुद्रांकित करतो.
1- धातूचे तांबे भाग riveted आणि नंतर पुन्हा वेल्डेड आहेत;
2- अंतर्गत क्वार्ट्ज वाळू WESTKING च्या अद्वितीय उपचार प्रक्रियेचा अवलंब करते, डायनॅमिक ऑपरेशन दरम्यान लाईन फॉल्ट्समुळे उत्पादन अलिप्तपणा आणि आर्क स्प्रेला प्रतिबंध करते.
ISO8820-8
D622 मिळवा
ऑटोमोटिव्ह आवश्यकतांचे पालन करण्यासाठी ITAF16949 गुणवत्ता प्रणाली अंतर्गत उत्पादित
RoHS अनुरूप
विनंती केल्यावर उपलब्ध रीच घोषणा
वर्तमान लाट मजबूत प्रतिकार
कठोर ड्रायव्हिंग परिस्थिती सहनशील
सुरक्षित आणि विश्वासार्ह फ्यूजिंग वैशिष्ट्ये
ओव्हरलोड आणि शॉर्ट सर्किटपासून दुहेरी संरक्षण
कमी तापमानात वाढ आणि वीज वापर, बॅटरी श्रेणी वाढवणे
उच्च ब्रेकिंग क्षमता
बॅटरी पॅक संरक्षण
BDU आणि PDU
सहाय्यकांसाठी बॅटरी जंक्शन बॉक्स
हे/सर्व
इलेक्ट्रिकल एनर्जी स्टोरेज
बॅटरी चार्जर
सुपरकॅपेसिटर पॅक संरक्षण
डीसी रिले / डिस्कनेक्टर / स्विचसाठी बॅकअप संरक्षण
मेंटेनन्स सेफ्टी डिस्कनेक्ट (MSD)
is09001 iatf16949
चीन
प्रकार | I2t(A2s) | वीज तोटा 0.5 इंच (w) | निव्वळ वजन (g) | |
वितळणे | क्लिअरिंग | |||
EV14H750﹣12A | 412 | 517 | 0.54 | 29.5 |
EV14H750﹣16A | 536 | 735 | 0.71 | |
EV14H750﹣20A | 821 | 1594 | 0.84 | |
EV14H750﹣25A | 1014 | 1893 | 1.06 | |
EV14H750﹣30A | 1253 | 2347 | 1.39 | |
EV14H750﹣40A | 1890 | 3743 | 1.73 | |
EV14H750﹣50A | 2951 | 5384 | 1.96 | |
EV14H750﹣60A | 3846 | 7543 | 2.30 |
वर्णन:
1. फ्यूज साधारणपणे -5°C ते 40°C तापमानाच्या मर्यादेत चालतो, आणि कोणत्याही अतिरिक्त दुरुस्तीची आवश्यकता नाही.
2.अनुमत वापर अटी -40°C ते 85°C आहेत.
3.अनुमत वापर अटींच्या मर्यादेत, या सारणीचा संदर्भ घ्या.
1-धातूच्या टोकाची टोपी आणि जांभळ्या तांब्याचे पाय कंपनामुळे घसरणार नाहीत याची खात्री करण्यासाठी त्यांना रिव्हेट केले जाते आणि पुन्हा वेल्ड केले जाते.
2-फ्यूज ट्यूब हाय-ॲल्युमिना सिरॅमिकची बनलेली असते, जी इलेक्ट्रिक आर्क प्रभाव सहन करते आणि उच्च तापमानात विकृत होत नाही.
3-फ्यूज घटक आयात केलेल्या जपानी मिश्र धातुच्या सामग्रीपासून अचूक-मुद्रित केला जातो, जो वर्तमान शॉकपासून टिकाऊपणा सुनिश्चित करतो.
4-कप विझवण्याचे माध्यम उच्च-शुद्धता क्वार्ट्ज वाळू आहे, जी निवडकपणे साफ आणि प्रक्रिया केली जाते.
5-वेस्टकिंगने विकसित केलेली एक क्युरिंग प्रक्रिया क्वार्ट्ज वाळूचे निराकरण करण्यासाठी वापरली जाते, फ्यूज घटक कंपनांद्वारे वेगळे होण्यापासून प्रतिबंधित करते आणि इलेक्ट्रिक आर्क प्रभावाची तीव्रता प्रभावीपणे कमी करते.
6-प्रतिरोध कमी करण्यासाठी आतील आणि बाहेरील टोकाच्या टोप्यांसाठी एक हस्तक्षेप फिट वापरला जातो.
