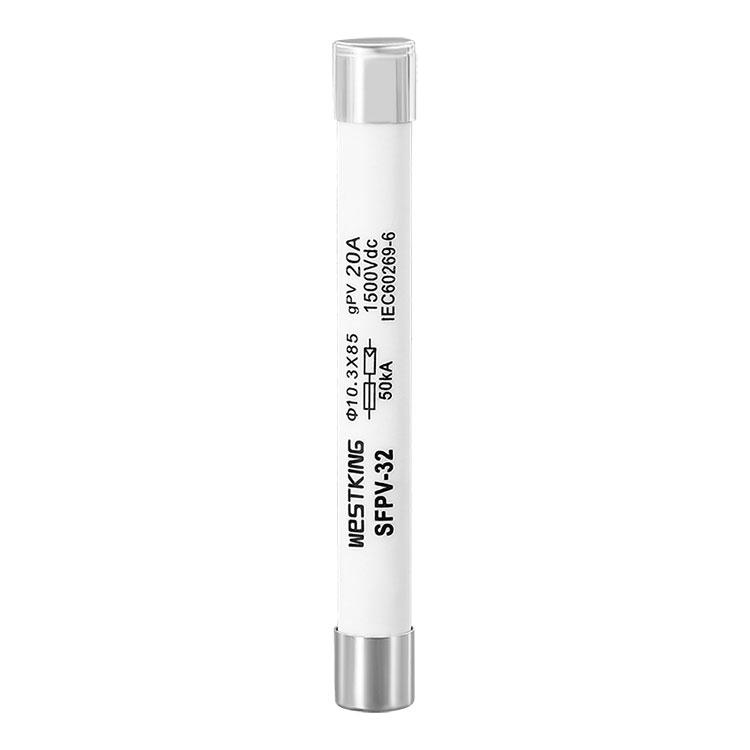

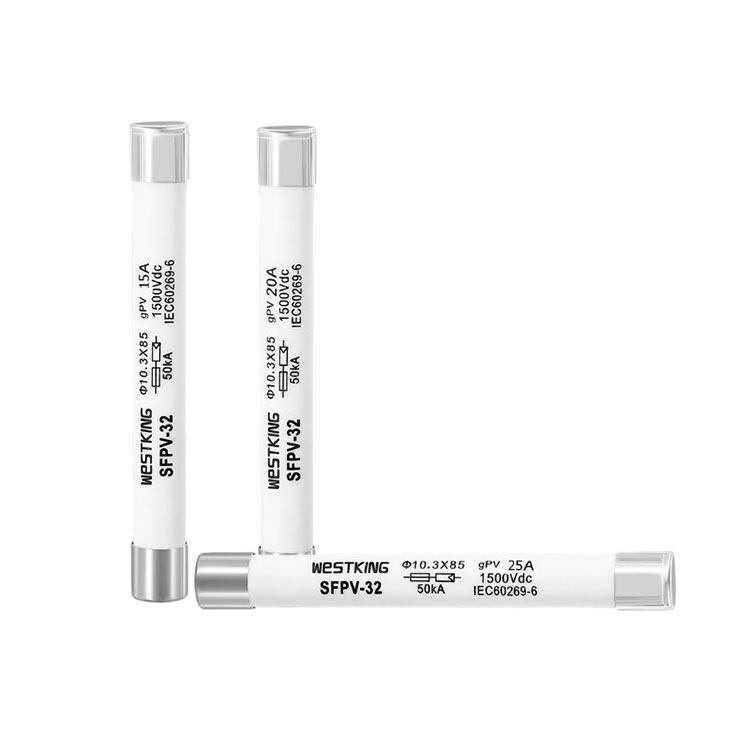

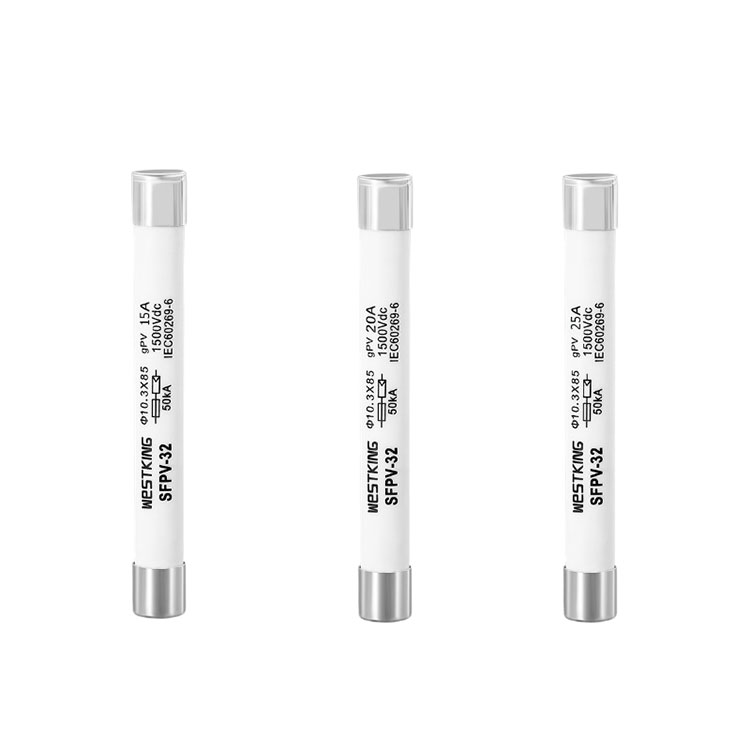

फोटोव्होल्टेइक सिस्टमच्या कठोर परिस्थितीला तोंड देण्यासाठी तयार केलेली, वेस्टकिंगची सोलर 10X85 मिमी फोटोव्होल्टेइक (पीव्ही) फ्यूज मालिका
लवचिकतेचा पुरावा म्हणून उभा आहे. या फ्यूजची व्यापक सायकल चाचणी झाली आहे आणि TUV आणि CE प्रमाणपत्रांचा अभिमान बाळगतात, त्यांची विश्वासार्हता आणि उद्योग मानकांचे पालन करतात.WESTKING ची SOLAR 10X85mm फोटोव्होल्टेइक (PV) फ्यूज मालिका विशेषतः कठोर तापमान आणि फोटोव्होल्टेइक प्रणालीच्या वर्तमान चक्रांना तोंड देण्यासाठी डिझाइन केलेली आहे. या फ्यूजची कठोर सायकल चाचणी झाली आहे आणि त्यांना TUV आणि CE प्रमाणपत्र मिळाले आहे. दोन्ही टोकांना असलेल्या धातूच्या टोप्या सिल्व्हर प्लेटिंगने हाताळल्या जातात आणि सिरॅमिकचे भाग हाय-ॲल्युमिना सिरॅमिक्सचे बनलेले असतात, ज्यामुळे उच्च व्होल्टेज आणि उच्च आर्क्सचा प्रतिकार होतो. हे 1500VDC-रेट केलेले फ्यूज रेट केलेल्या प्रवाहाच्या 1.35 पट कमी किमान ब्रेकिंग क्षमतेसाठी डिझाइन केलेले आहेत, जे ठराविक लो-फॉल्ट चालू परिस्थितीत सुरक्षित सर्किट व्यत्यय आणण्याची परवानगी देतात.
•प्रस्थापित दराचा विद्युतदाब: | 1500Vdc किंवा 1200Vdc |
• रेट केलेले प्रवाह: | 2A...25A |
•उपयोग श्रेणी: | gPV |
• रेट ब्रेकिंग क्षमता: | 50 kA |
•किमान व्यत्यय रेटिंग: | १,३५·इं |
• नॉन फ्यूजिंग करंट: | 1,13· मध्ये |
स्टोरेज तापमान: | -40°C...90°C |
•कार्यशील तापमान : | -40°C ... 85°C |
IEC/EN 60269-1 फ्यूज लिंक्स – सामान्य आवश्यकता
IEC/EN 60269-6 सोलर फोटोव्होल्टेइक सिस्टमसाठी फ्यूज लिंक्स
UL248-19 फोटोव्होल्टेइक फ्यूज लिंक्स
RoHS अनुरूप
सध्याचे धक्के सहन करतात
उच्च आणि कमी-तापमान वातावरण सहन करते
कमी तापमान वाढ, दीर्घ आयुष्य
अत्यंत तापमानातही विश्वसनीय कामगिरी सुनिश्चित करते
पीव्ही मॉड्यूल्ससाठी इन-लाइन संरक्षण इनव्हर्टर आणि बॅटरी चार्ज कंट्रोलरसह सुसंगत
कॉम्बिनर बॉक्स ऍप्लिकेशनसाठी योग्य
सर्व फोटोव्होल्टेइक प्रणालींना लागू
PV सिस्टमच्या स्ट्रिंग/ॲरे स्तरावर संरक्षण प्रदान करते
is09001 iatf16949
TUV CE
चीन
रेट केलेले वर्तमान | I2t(A2s) | पॉवर लॉस (w) 1.0 इं | निव्वळ वजन | |
वितळणे | क्लिअरिंग | |||
2A | 3.5 | 12 | 1.5 | 19 ग्रॅम |
3A | 8 | 18 | 1.8 | |
4A | 16 | 35 | 2 | |
5A | 30 | 66 | 2.1 | |
6अ | 46 | 130 | 2.3 | |
8A | 55 | 200 | 2.7 | |
10A | 70 | 270 | 3.2 | |
12A | 95 | 360 | 3.5 | |
15A | 130 | 400 | 4.0 | |
20A | 220 | 750 | 4.8 | |
25A | 350 | 1000 | 5.0 |
वर्णन:
1. फ्यूज साधारणपणे -5°C ते 40°C तापमानाच्या मर्यादेत चालतो, आणि कोणत्याही अतिरिक्त दुरुस्तीची आवश्यकता नाही.
2.अनुमत वापराच्या अटी -40°C ते 85°C आहेत.
3.अनुमत वापर अटींच्या मर्यादेत, या सारणीचा संदर्भ घ्या.
वेस्टकिंगचा फोटोव्होल्टेइक फ्यूज कोर घटक, फ्यूज घटक, कंपनीने स्वतंत्रपणे डिझाइन केलेले आणि विकसित केले आहे आणि उच्च-परिशुद्धता मोल्ड दाबून तयार केले आहे. फ्यूजमध्ये अनेक अरुंद चॅनेल आहेत, जे फ्यूजची अचूकता सुनिश्चित करतात. लेसर कटिंग तंत्रज्ञान वापरणाऱ्या अनेक कारखान्यांपेक्षा हे वेगळे आहे. लेझर कटिंगचे तत्त्व म्हणजे उच्च तापमानात फ्यूज वितळणे, ज्यामुळे फ्यूज एकदा उच्च तापमानामुळे खराब होतो आणि त्याचे सेवा आयुष्य कमी होते. पूर्व-वितळणे आणि असामान्य वितळण्याची घटना देखील असू शकते. वेस्टकिंग नेहमी सुरक्षितता आणि विश्वासार्हतेचे मुख्य भाग म्हणून पालन करते आणि उच्च-गुणवत्तेचे फ्यूज तयार करते, ज्यामुळे अधिक ऊर्जा रूपांतरण सुधारणे शक्य होते.
