फोटोव्होल्टेइक तंत्रज्ञानातील प्रगतीसह
, सौर ऊर्जा रूपांतरणाची कार्यक्षमता सतत वाढलेली दिसते. परिणामी, असंख्य फोटोव्होल्टेईक पॉवर स्टेशन 1000Vdc वरून 1500VDC मध्ये बदलले आहेत, परिणामी वीज हानी कमी झाली आणि सिस्टम कार्यक्षमता वाढली.फोटोव्होल्टेईक तंत्रज्ञान सुधारते म्हणून

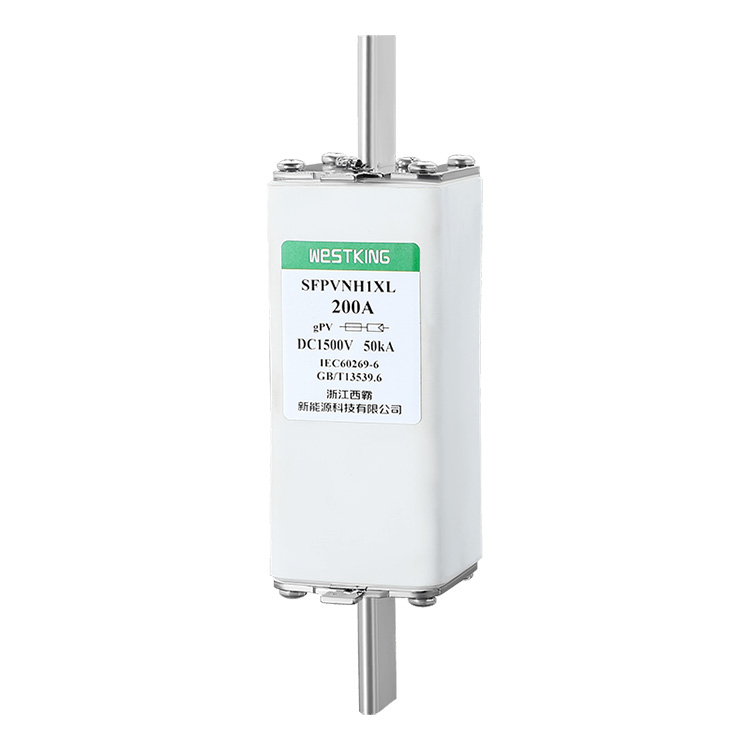

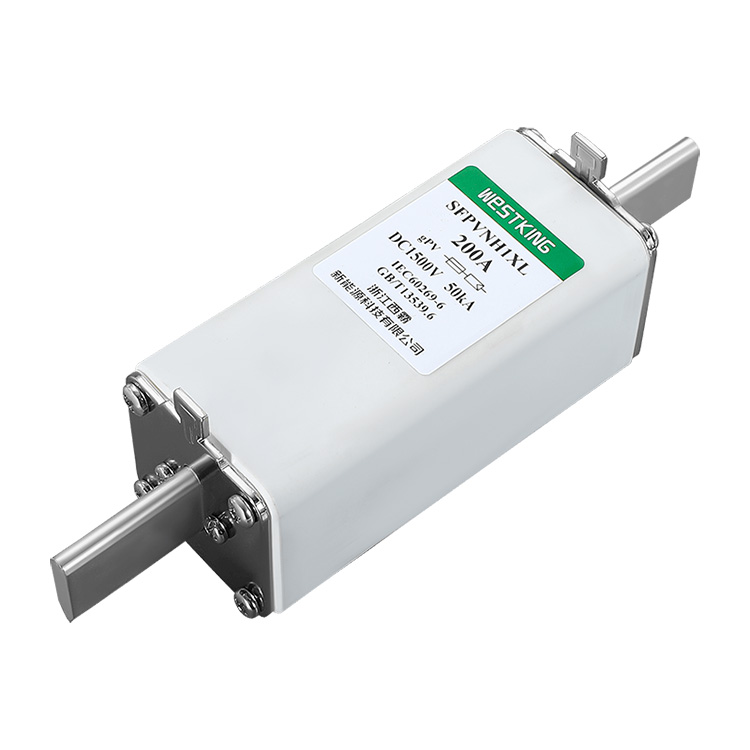

, सौर ऊर्जेची रूपांतरण कार्यक्षमता सतत वाढत आहे. अनेक फोटोव्होल्टेइक पॉवर स्टेशन्सनी त्यांचे व्होल्टेज 1000Vdc वरून 1500VDC पर्यंत अपग्रेड केले आहे, ज्यामुळे वीज हानी कमी झाली आहे. बाजारातील मागणीला प्रतिसाद म्हणून, WESTKING ने 10X85mm, 10/14X85mm, आणि NH1XL, NH2XL, NH3XL मालिका स्क्वेअर ट्यूब प्रकार उच्च-वर्तमान फोटोव्होल्टेइक फ्यूजसह 1500VDC फोटोव्होल्टेइक संरक्षण फ्यूजची मालिका विकसित केली आहे, ज्यामुळे विद्युतीय तात्पुरत्या फोटोव्होल्टा क्षेत्राच्या विद्युत संरक्षणाच्या गरजा पूर्ण केल्या जातात. . व्होल्टेज अपग्रेड फ्यूजच्या उत्पादन प्रक्रियेसाठी उच्च आवश्यकता दर्शवते. WESTKING ची एक स्वतंत्र संशोधन आणि विकास संस्था आहे आणि मुख्य घटक, फ्यूज मेल्ट, उच्च-व्होल्टेज ब्रेकिंग प्रक्रियेदरम्यान निर्माण होणारा चाप शॉक प्रभावीपणे शोषून घेण्यासाठी उच्च-आर्सिंग सामग्रीचा अवलंब करते, ओव्हरलोड करंट सुरक्षितपणे बंद करणे सुनिश्चित करते.
•प्रस्थापित दराचा विद्युतदाब: | 1500Vdc •रेट केलेले प्रवाह: |
63A...250A | •उपयोग श्रेणी: |
gPV | • रेट ब्रेकिंग क्षमता: |
50kA | •किमान व्यत्यय रेटिंग: |
१.३५·मध्ये | • नॉन फ्यूजिंग करंट: |
१.१३·मध्ये | स्टोरेज तापमान: |
-40°C...90°C | •कार्यशील तापमान : |
-40°C ... 85°C |
•जेव्हा सभोवतालचे तापमान 25°C पेक्षा जास्त असेल, तेव्हा कृपया वेस्टकिंग सोलर फ्यूज तापमान सुधारणा सारणी पहा.
IEC/EN 60269-1 फ्यूज लिंक्स – सामान्य आवश्यकता
IEC/EN 60269-6 सोलर फोटोव्होल्टेइक सिस्टमसाठी फ्यूज लिंक्स
UL248-19 फोटोव्होल्टेइक फ्यूज लिंक्स
RoHS अनुरूप
जागतिक ओळख
कमी फॉल्ट वर्तमान व्यत्यय क्षमता
कमी वीज वापर
उच्च-शक्ती ॲल्युमिना सिरेमिक
उच्च कार्यक्षमता, कमी वीज वापर
सोपी इन्सर्शन इन्स्टॉलेशन
फोटोव्होल्टेइक वीज निर्मिती संरक्षण अनुप्रयोग
इन्व्हर्टरचे संरक्षण
इनकमिंग नेटवर्क करंटपासून संरक्षण
• is09001 iatf16949
चीन
रेट केलेले वर्तमान | I2t(A2s) | पॉवर लॉस (w) 1.0 इं | निव्वळ वजन | |
वितळणे | क्लिअरिंग | |||
63A | 500 | 1250 | 22 | 960 ग्रॅम |
80A | 680 | 2300 | 24 | |
100A | 1100 | 4200 | 29 | |
125A | 2000 | 8000 | 35 | |
160A | 5200 | 19000 | 42 | |
200A | 9500 | 46000 | 52 | |
250A | 16800 | 82000 | 60 |
A | B | C | D | E | F | G | H |
119 | 114 | 123 | 191 | 25 | 6 | 39 | 51 |
वर्णन:
1. फ्यूज साधारणपणे -5°C ते 40°C तापमानाच्या मर्यादेत चालतो, आणि कोणत्याही अतिरिक्त दुरुस्तीची आवश्यकता नाही.
2.अनुमत वापर अटी -40°C ते 85°C आहेत.
3.अनुमत वापर अटींच्या मर्यादेत, या सारणीचा संदर्भ घ्या.
